Bomba de alimentacion Centrifuga de desplazamiento positivo

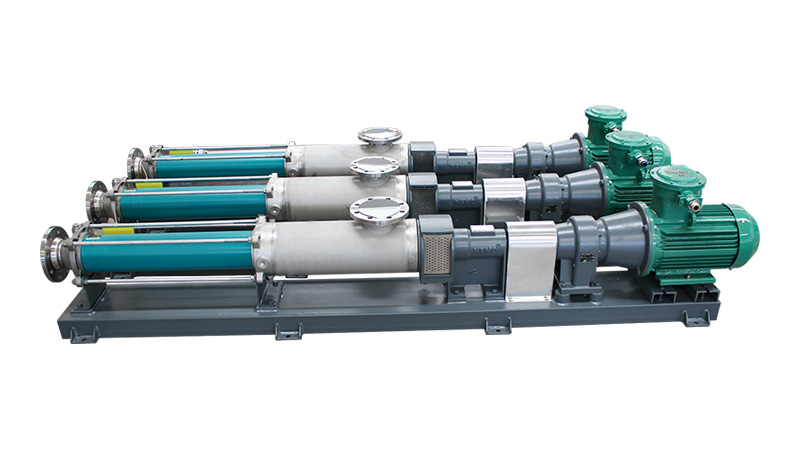

La bomba de alimentación centrífuga serie MEX es una bomba de desplazamiento positivo, también llamada bomba de tornillo. Esta bomba es ideal para alimentar una centrífuga decantadora sin cizallar ni agitar el lodo de perforación. Sus componentes principales son el eje del tornillo (rotor) y el buje del eje del tornillo (estator). Gracias a su geometría especial, ambas piezas forman la capacidad de presurización por separado. Los fluidos fluyen junto con el eje, la velocidad del flujo interno es lenta, la capacidad se mantiene y la presión es constante, evitando así vórtices y agitación. El eje de la bomba es de acero inoxidable. La bomba serie MEX está disponible con cuerpo completo de acero inoxidable.

La bomba de alimentación centrífuga MEX puede accionarse mediante un acoplador o ajustar su velocidad mediante un motor de velocidad variable, una correa trapezoidal triangular, una caja de engranajes, etc. La bomba de desplazamiento positivo serie G cuenta con menos accesorios, una estructura compacta, un volumen reducido y un mantenimiento sencillo. El rotor y el estator son piezas de desgaste y fáciles de reemplazar. El estator está fabricado con material elastomérico, lo que le confiere ventajas específicas en comparación con otras bombas para transferir fluidos con alta viscosidad y partículas duras en suspensión.

Otras bombas de alimentación centrífuga

La bomba de desplazamiento positivo serie MEX es la bomba de alimentación centrífuga más popular, pero en algunas aplicaciones, en la industria de la perforación, también se utilizan bombas centrífugas horizontales y bombas sumergibles para lodos para alimentar el lodo de perforación a la centrífuga decantadora.

Para verificar la bomba centrífuga horizontal, visite: http://www.mexotropia.com/bombacentrifugahorizontal/

Parte II: Bomba de alimentación centrífuga BSV

(Bomba sumergible para lodos)

La bomba sumergible para lodos BSV es una bomba centrífuga vertical de una sola etapa con sistema de succión simple en voladizo. Está fabricada en aleación resistente a la abrasión y puede transportar medios con partículas de alta concentración. Al no tener cojinetes ni sellos de prensaestopas entre el impulsor y el cuerpo de la bomba, la bomba para lodos no requiere mantenimiento y es resistente a altas temperaturas. Es la bomba centrífuga ideal para:

Alimentación de zarandas vibratorias desde fosas de lodo para el reciclaje de lodos de HDD

Alimentación de desarenador deslimador

Alimentación de centrífuga decantadora

Sistema de separación de lodos de minería

Bomba sumergible para lodos

Significado del modelo de bomba para lodos: 80－BSV80-20A

BSV - Bomba para lodos sumergible vertical

80 – Diámetro de salida de la bomba (mm)

80 – Caudal de diseño de la bomba (m³/h)

20 – Altura de diseño de la bomba (m)

A – Impulsor de menor tamaño

Tipo de accionamiento de la bomba: La bomba para lodos se conecta mediante un acoplamiento flexible y un motor eléctrico. El sentido de rotación de la bomba es en sentido horario desde el punto de partida.

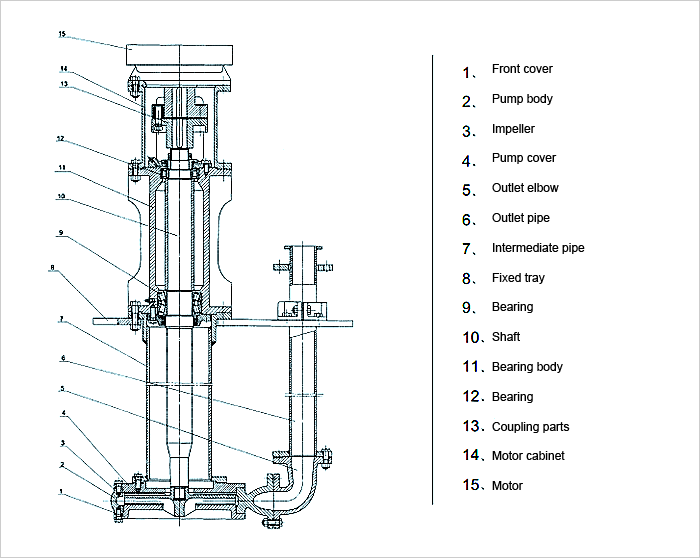

Estructura de la bomba para lodos sumergible BSV

La bomba para lodos BSV es una bomba cantilever de una sola etapa y una sola succión. Cuenta con una carcasa de cojinetes, soporte y tubería intermedia que conecta los componentes hidráulicos de la bomba. El agua se descarga por la tubería de drenaje. El impulsor de la bomba es semicerrado con la paleta agitadora extendida. La principal característica de esta bomba es la rigidez del eje de la bomba sumergible. El impulsor y la carcasa de la bomba no tienen cojinetes ni sello de eje, lo que permite transportar la mayor cantidad de fluido. Partículas sólidas. La longitud de la bomba de lodos para la introducción de agua es de entre 800 y 2000 mm; la tubería de succión se puede adaptar según sea necesario. El sello del eje se instala en la bomba subacuática sin necesidad de instalarlo. El motor debe instalarse verticalmente en el asiento de soporte que conecta el acoplamiento con la bomba.
